03.-Gestión de RV

En este apartado vamos a estudiar como trabajar con las redes virtuales con virsh y virt-manager.

Gestión de Redes Virtuales con virsh

Podemos ver las redes que tenemos definidas ejecutando:

virsh -c qemu:///system net-list --all
 Nombre    Estado   Inicio automático   Persistente
-----------------------------------------------------
 default   activo   si                  si

Utilizamos la opción --all para listar las redes iniciadas y paradas.

Las redes se crean a partir de su definición XML que tenemos guardado en un fichero. En este caso tenemos el fichero red-nat.xml, donde tenemos la definición de una red virtual de tipo NAT, con el siguiente contenido:

<network>
  <name>red_nat</name>
  <bridge name='virbr1'/>
  <forward/>
  <ip address='192.168.123.1' netmask='255.255.255.0'>
    <dhcp>
      <range start='192.168.123.2' end='192.168.123.254'/>
    </dhcp>
  </ip>
</network>

Para crear la nueva red, ejecutamos:

virsh -c qemu:///system net-define red-nat.xml
La red red_nat se encuentra definida desde red-nat.xml

Si utilizamos el comando virsh create estaríamos creando la red de forma temporal, no persistente.

La red no se puede utilizar hasta que no se inicie, para ello:

virsh -c qemu:///system net-start red_nat
La red red_nat se ha iniciado

Si vamos a usar esta red con mucha frecuencia es recomendable activar la propiedad de autoiniciar para que se inicie de forma automática al iniciar el host. Para ello:

virsh -c qemu:///system net-autostart red_nat
La red red_nat ha sido marcada para iniciarse automáticamente

Podemos obtener información de la red ejecutando:

virsh -c qemu:///system net-info red_nat
Nombre:         red_nat
UUID:           af756f61-9ffd-44d0-850f-90a75db773c1
Activar:        si
Persistente:    si
Autoinicio:     si
Puente:         virbr1

Al iniciar podemos comprobar que se ha creado el bridge virtual y una nueva interfaz de red en el host.

sudo brctl show
bridge name bridge id       STP enabled interfaces
virbr0      8000.525400aea33d   yes
virbr1      8000.5254002daec2   yes

En el host, el bridge virtual aparece como una interfaz de red:

ip a
...
4: virbr0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 52:54:00:ae:a3:3d brd ff:ff:ff:ff:ff:ff
    inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
       valid_lft forever preferred_lft forever
5: virbr1: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 52:54:00:2d:ae:c2 brd ff:ff:ff:ff:ff:ff
    inet 192.168.123.1/24 brd 192.168.123.255 scope global virbr1
       valid_lft forever preferred_lft forever

Podemos considerar que la interfaz de red del bridge virtual corresponde a la conexión del host con el bridge.

Para ver la definición XML de la red que hemos creado, ejecutamos:

virsh -c qemu:///system net-dumpxml red_nat

Podemos crear también una red muy aislada de la que tenemos guardada la definición XML en el fichero red-muy-aislada.xml, con el contenido:

<network>
  <name>red_muy_aislada</name>
  <bridge name='virbr2'/>
</network>

Y si la creamos y la iniciamos:

virsh -c qemu:///system net-define red-muy-aislada.xml
La red red_muy_aislada se encuentra definida desde red-muy-aislada.xml

virsh -c qemu:///system net-start red_muy_aislada
La red red_muy_aislada se ha iniciado

Comprobamos que se ha creado el bridge virtual.

sudo brctl show
bridge name bridge id       STP enabled interfaces
virbr0      8000.525400aea33d   yes
virbr1      8000.5254002daec2   yes
virbr2      8000.525400d51f31   yes

Pero al ser una red muy aislada, el host no está conectado al bridge, y por lo tanto no tiene dirección IP asignada:

ip a
...
6: virbr2: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 52:54:00:d5:1f:31 brd ff:ff:ff:ff:ff:

Finalmente indicar que para parar una red utilizamos el comando virsh net-stop y para eliminarla el comando virsh undefined.

Gestión de Redes Virtuales con virt-manager

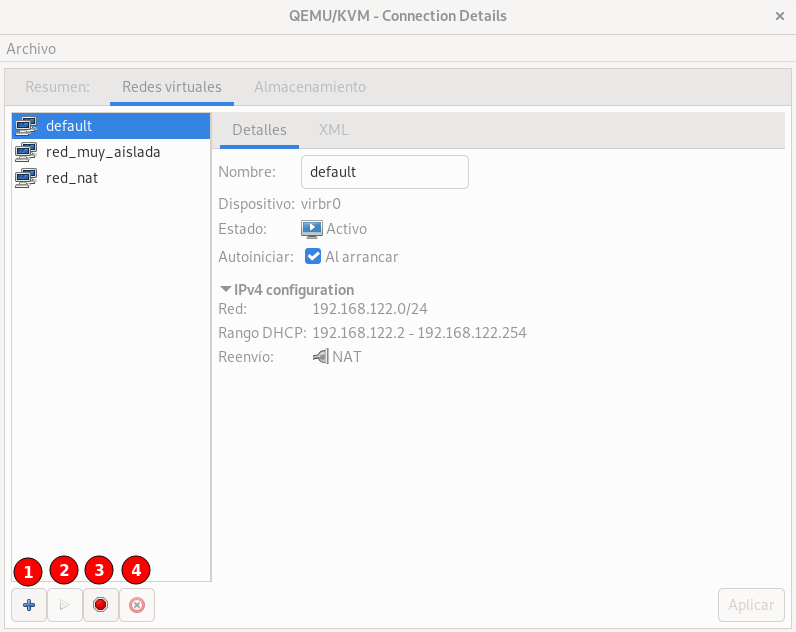

Desde la pestaña Redes virtuales de los Detalles de la conexión podemos ver las redes que tenemos creadas y podemos gestionarlas:

Tenemos las siguientes opciones:

• Botón 1: Añadir una nueva red.
• Botón 2: Iniciar la red seleccionada.
• Botón 3: Parar la red seleccionada.
• Botón 4: Eliminar la red seleccionada.

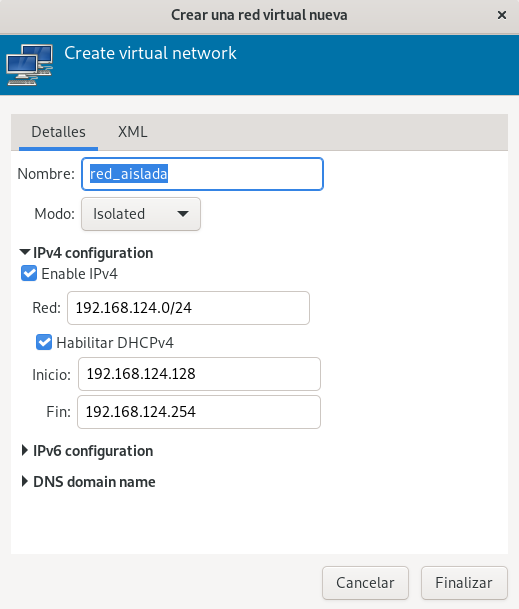

Si creamos una red, indicamos un nombre, el tipo y la configuración. Por ejemplo, vamos a crear una red de tipo aislada con servidor DHCP:

Una vez creado, observamos que está iniciado y que tiene marcada como activa la propiedad de autoiniciar. Además observamos que el nombre del bridge lo ah asignado de forma automática:

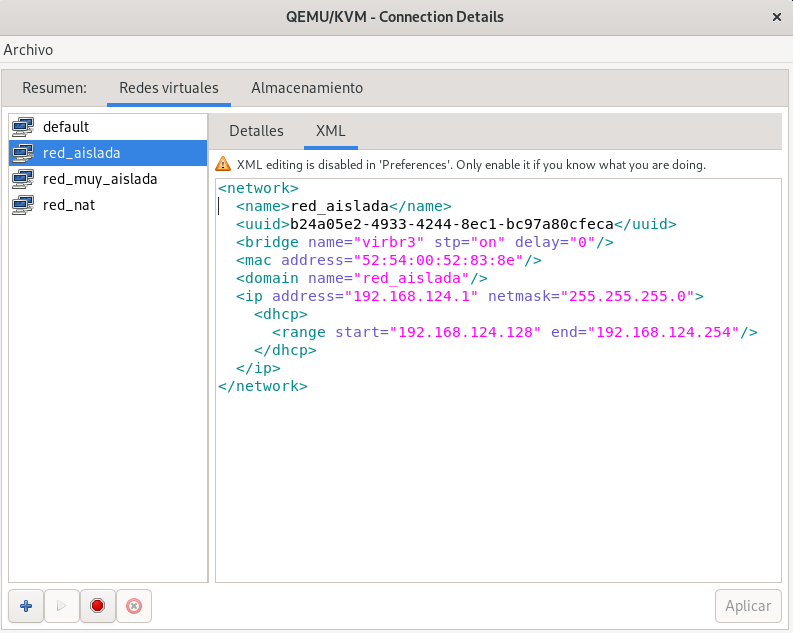

Por último, recordar que desde virt-manager podemos ver la definición XML de los recursos con los que trabajamos:
